Författare: sm7mmq

Hej Alla.

Det är dags för Lucia möte på SK7CE.

Onsdagen d. 14/12 kl. 19:00 på klubben i Lackalänga

Vi behöver svar om ni kommer, senast d. 11/12 måste vi ha ett svar.

Väl mött.

Colombianska ingenjörer har kommit på ett sätt att sända och mottaga på samma frekvens, samtidigt…

läs mer på följande länk



LINK
http://engineering.columbia.edu/new-technology-may-double-radio-frequency-data-capacity-0

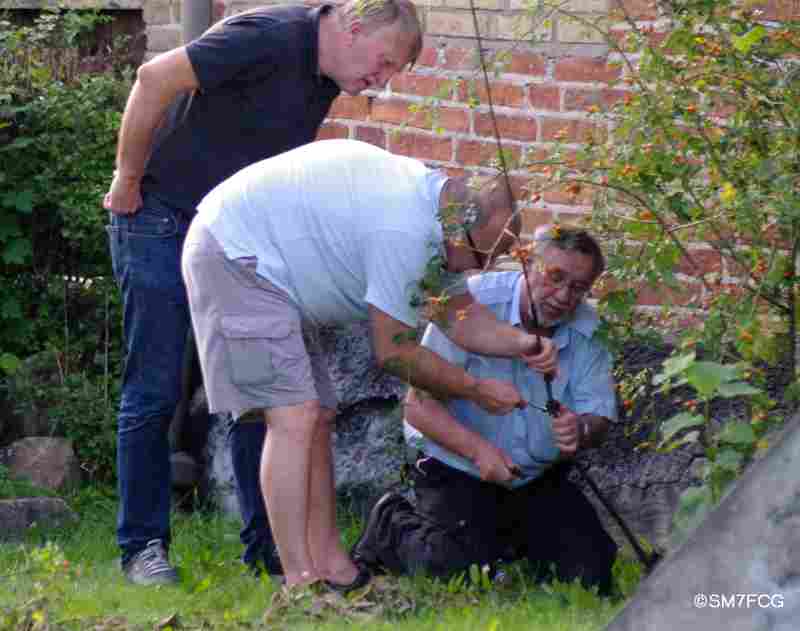

Onsdagen d. 31/8 dags för kortvågs beamen och masten att få sig en översyn, beamen är i rätt så bra kondition, staglinorna behövde dock spännas lite, efter diverse svordomar och blodvite p.g.a av den aggressiva busken med många taggar, så lyckades vi spänna linorna och byta ut vajerlåsen.

Tyvärr ser det sämre ut med rotorn, förmodligen saknas där ett par kuggar på ett av dreven, så den måste plockas ner och renoveras, alternativt bytas ut.

Så nu börjar jakten på en annan rotor…

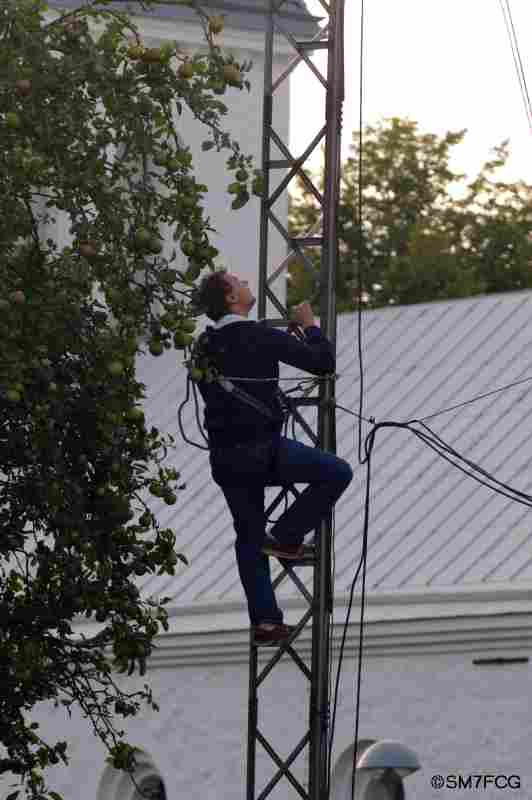

Tack till de medlemmar som mötte upp med en hjälpande hand, och spec. till SA7AZQ / Kristoffer, som klättrade.

(SM7ONZ,SM7MMK,SM7EQL,SA7LOO (med son),SM7NGF,SMFCG,SA7AZQ,SM7MMQ)

APRS på SK7CE består av följande….

Hårdvara:

• Raspberry Pi, Cirrus Logic ljudkort, Arduino Micro Pro med 2×16 display.
• lådan från en före detta satellit TV mottagare, inkl. nätdel och knappar.
• GPS mottagare.
• övriga komponenter, transistor, morstånd, OPTO, samt ett par temp. sensorer.

Software:

• Direwolf, APRS software, för digi av APRS packet.
• AX25 Libraries and Utilities, för att manuellt kunna skicka AX25 packet, t.ex. telemetri.
• egna script i Python och Bash, för kommunikation med Arduinon, hantering av GPS, avläsning av temp. sensorerna, samt generering av beacon och telemetri paket.
• eget program i Arduino’n för display av mottagen station, destination, digipeater, status PTT, samt hantering av tryck knappar, enable/disable PTT, PTT watchdog, samt skicka kommandon till raspberry’n, (reboot, shutdown) etc.

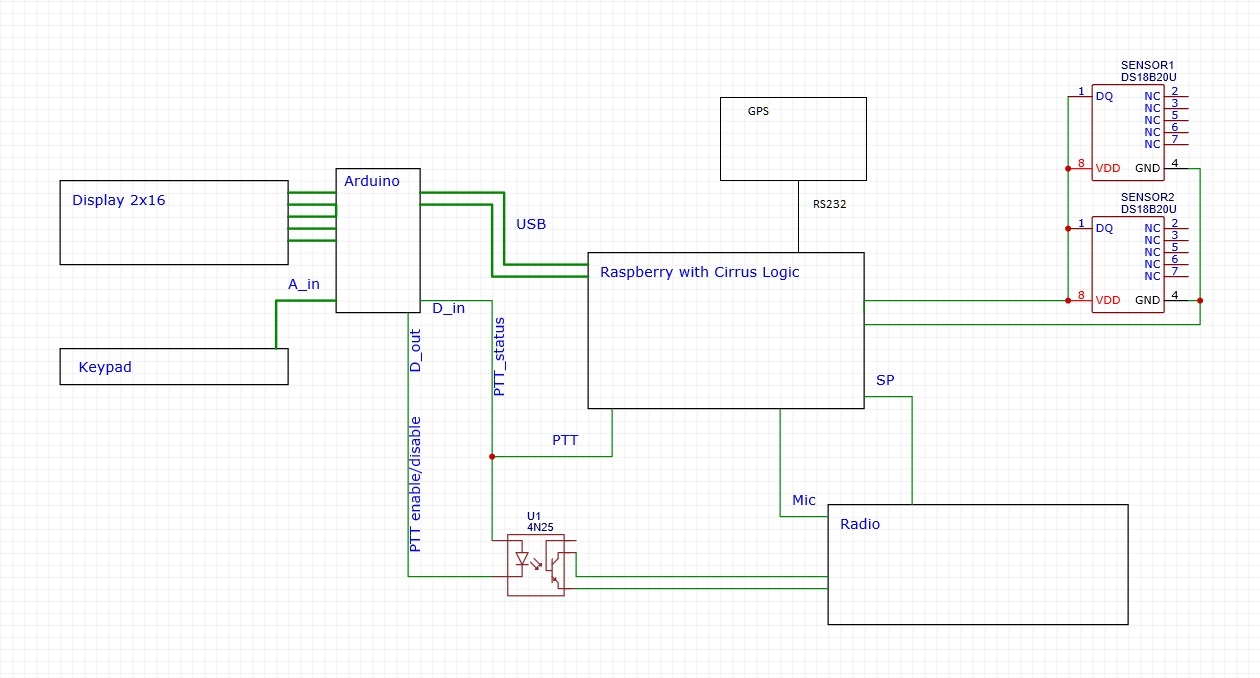

Ovan en ganska grov princip skiss över APRS’en. Kan tyckas att använda en Arduino för displayen är lite överarbetat, kunde lika bra Raspberry Pi’en gjort, men från början var det tänkte att den ursprungliga 7 segment x 4 display och tillhörande lysdioder, skulle stå för visning av div info. Vi blev eniga om att det nog skulle bli lite svettigt för Pi’en att hålla den up to date, samtidigt som den decoder AX25 paket via ljudkortet.

Vi snubblade över en 2×16 display, tillsynes inte fungerande, men det visade sig endast att vara bakgrundsbelysningen som var ur funktion, efter byte av lysdiod var den som ny igen, och idén att monterade den i APRS’n poppade upp, man får ju plats med mer ”onödig” info 🙂

Vi har ett starkt begränsad internet på klubben, och NTP inte kan användas (port begränsad), så fick vi ha ett annat sätt att hålla reda på tiden, och eftersom vi hade ett par Lassen GPS mottagare liggande, så fick det bli via GPS.

Pi’en kör även ett par Dallas 18B20 temp. sensorer, en sensor på slutsteget till APRS radion, en sensor mäter rums temperaturen.

Dessa data finns på aprs.fi    SK7CE, telemetry    http://aprs.fi/telemetry/a/SK7CE

där finns…

• ”Core” temp (cpu temp.)
• ”Amp” temp (slutsteg)
• ”Room” temp (rums temp.)



SK7CE-5 är den egentliga APRS digipeatern, info över vad sänds finns på…

http://aprs.fi/info/a/SK7CE-5

och lite grafer finns på…

http://aprs.fi/info/graphs/a/SK7CE-5



Här nedan ett par bilder från projektet.

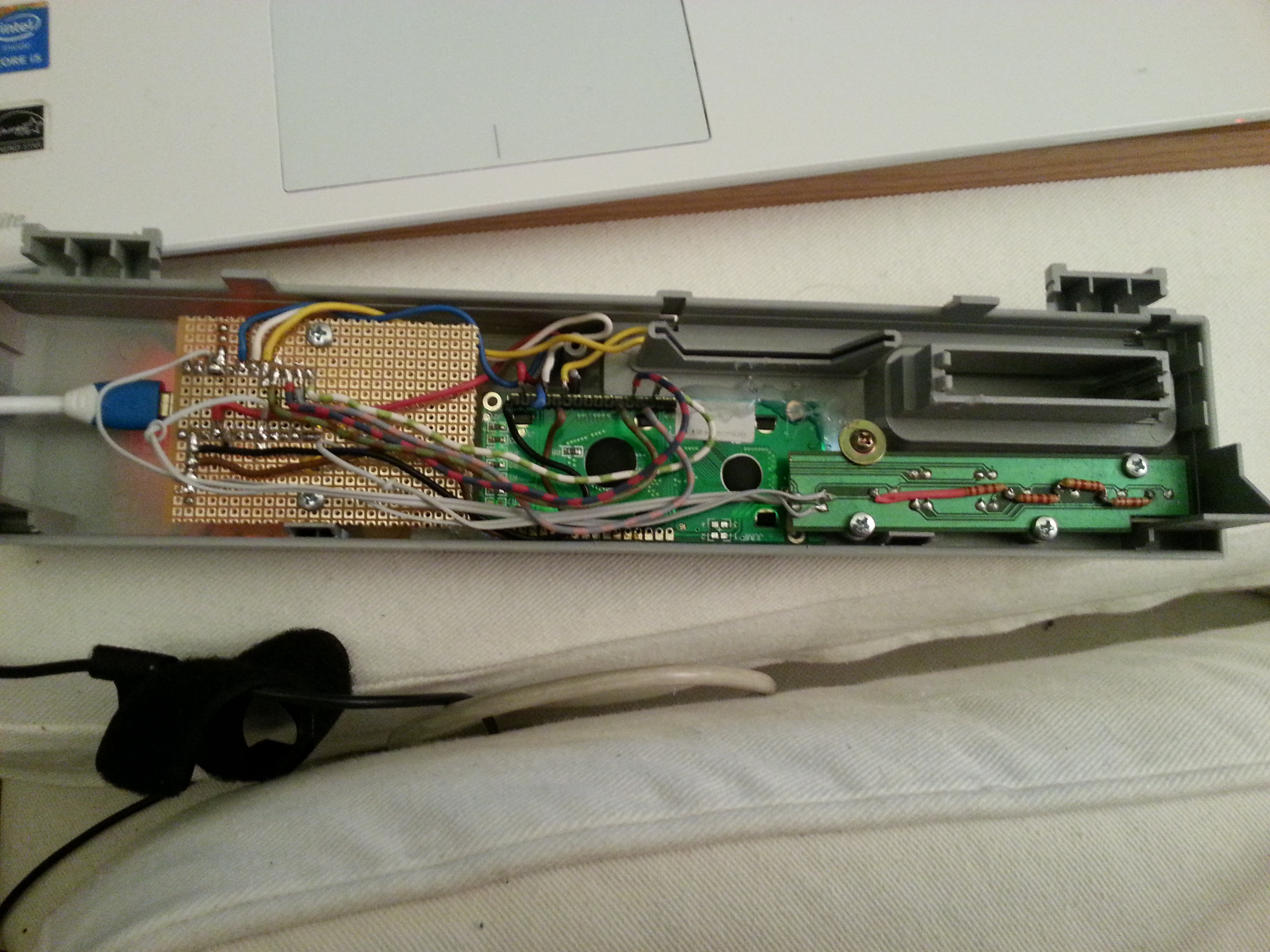

1: syns baksidan av fronten, med Arduinon (tv), baksidan av displayen (mitten), och knapp matrixen (th).

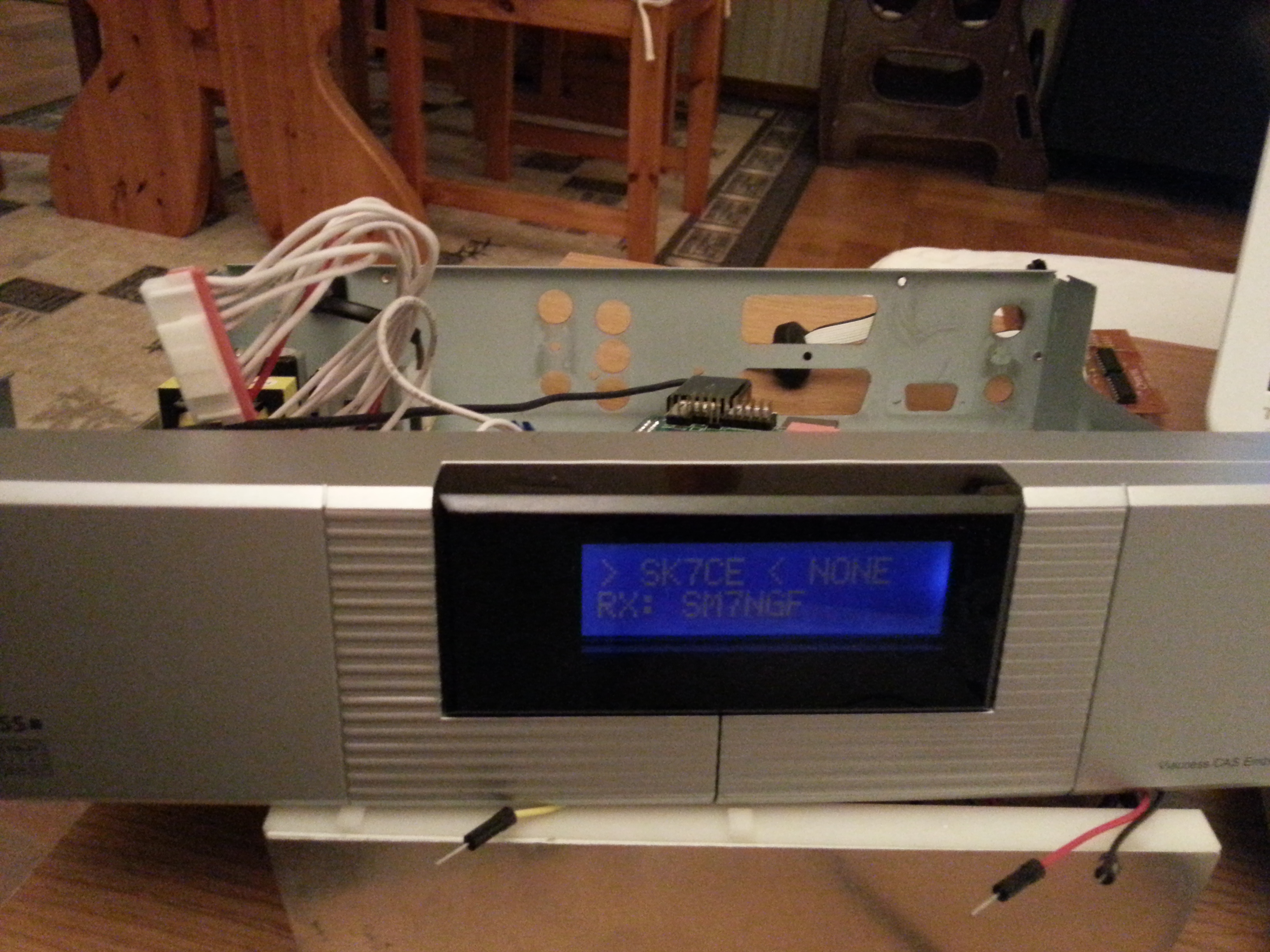

2: den slaktade satellit mottagaren, delvis bestyckad med diverse delar.

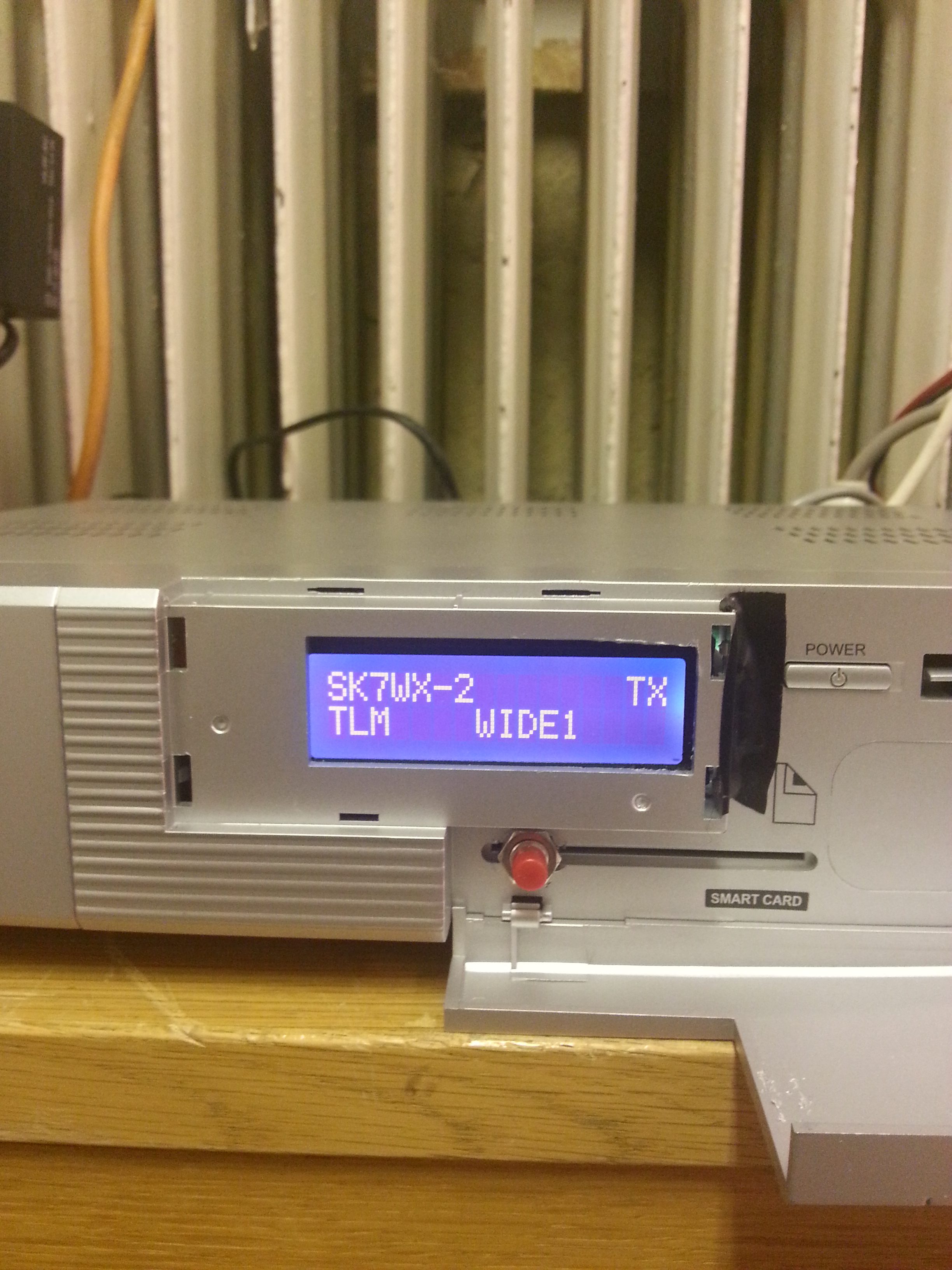

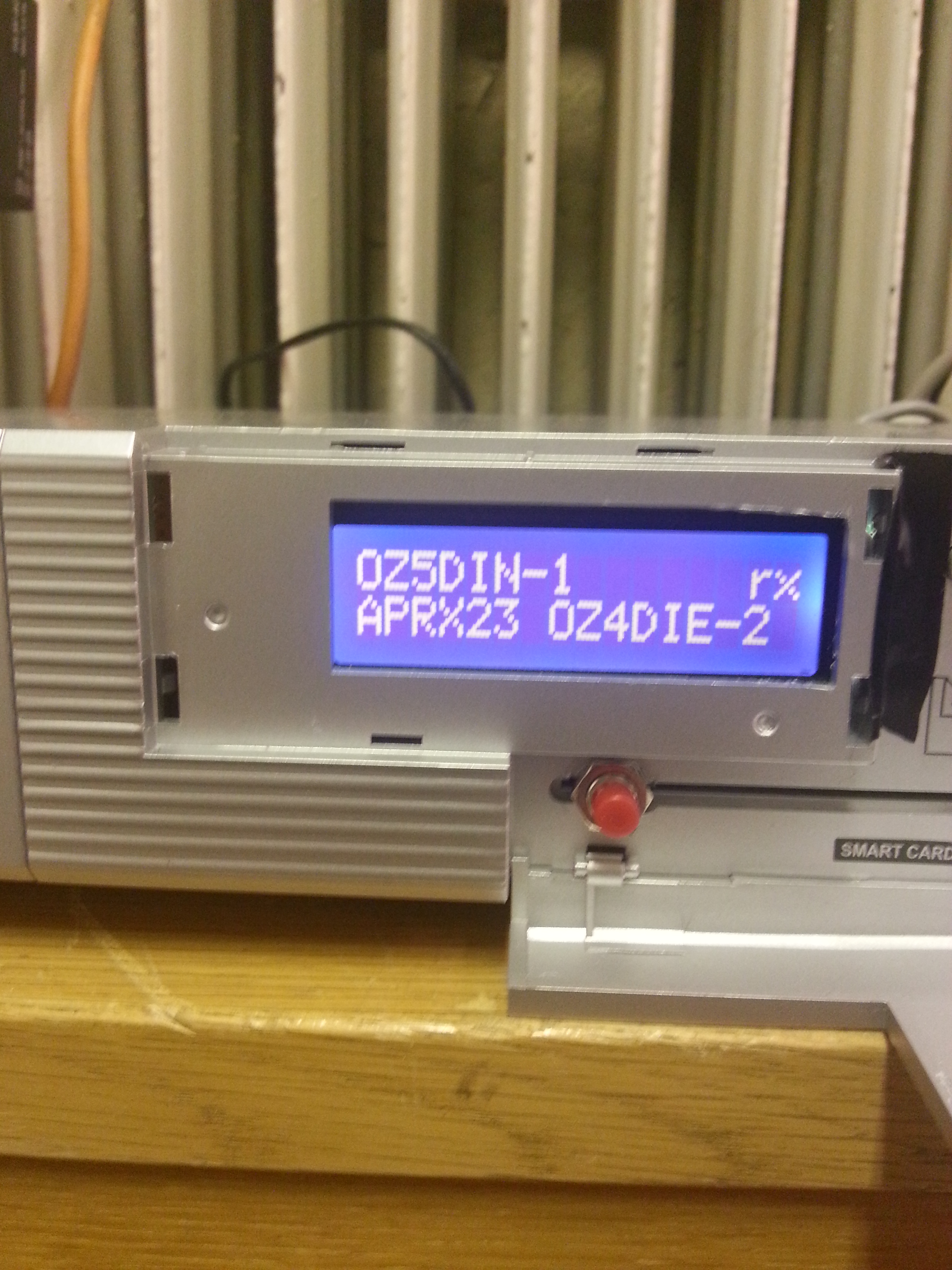

3: Exempel på hur det kan se ut på displayen…

• ”SK7WX-2” är mottagna stationen.
• ”TLM” är destinationen.
• ”WIDE1”   är digipeateren.
• ”TX”   SK7CE-5 digipeater AX25 paketet,  (PTT-status)



Tisdagen d. 16/8 var det äntligen dags att fixa vår 80 m  antenn, som delvis blåste ner för ett tag sen.

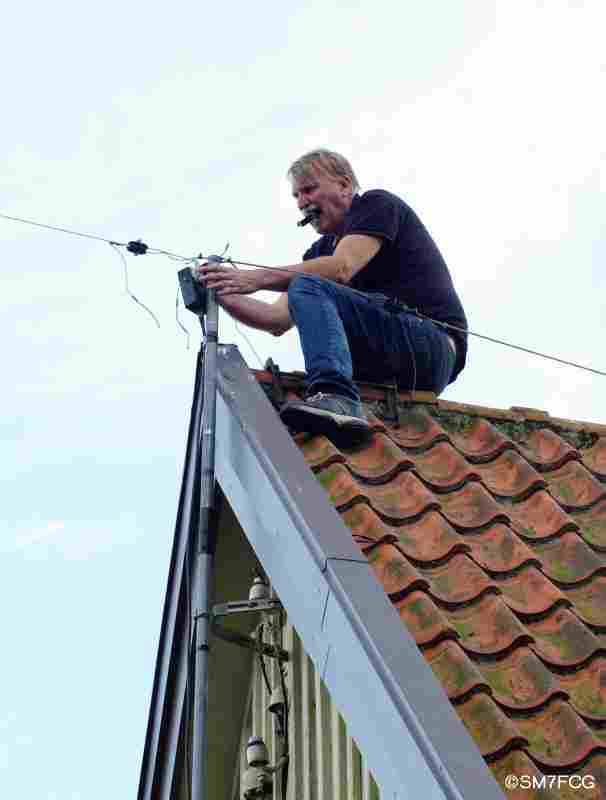

SM7EQL, Bengt, tog på sig selen och klättrade upp, fällde röret, och tog ner kopplings dosan.

Visade sig att det inte var alldeles för alvarligt, ena tråden hade gett upp och gått av.

Efter rep. hissades röret igen, och en ”antenn fjäder” monterades på tråden, för att öka flexibiliteten, eftersom den del av antennen är fäst i ett träd.

Vid kontroll konstaterades att antennen dippar fint vid cirka 3650 kHz.

Tack till SM7AP, SM7EQL, SM7ONZ, SM7MMK, SM7NGF

Fler bilder finns under menyn ”SK7CE” ”Fotoalbum”
