SWR, exempel med förluster
K5DVW har skrivit Denna artikel i ARRL där han ingående förklarar SWR och de negativa effekter det medför beroende på kablage och andra förutsättningar.
Kategori: SK7CE
SK7OP söker operatörer
Klubben SK7OP/RadioSambandSkåne söker operatörer för sina sambandsuppdrag i samband med rallytävlingar. Är du intresserad av att hjälpa till med samband vid någon av dessa event? Kontakta SM7XCO vid intresse.
Länk
Randomwire och UnUn 9:1

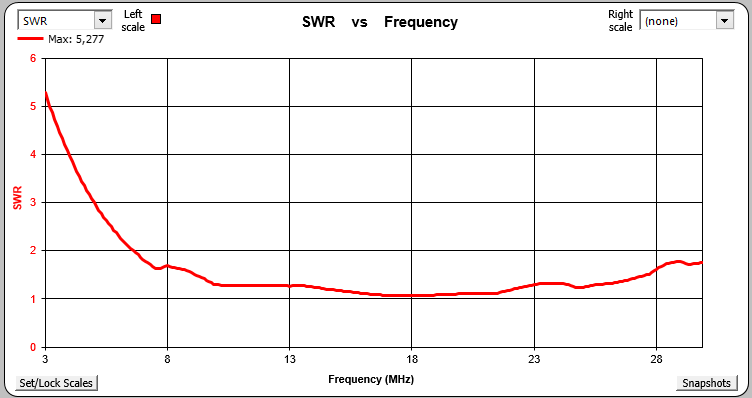

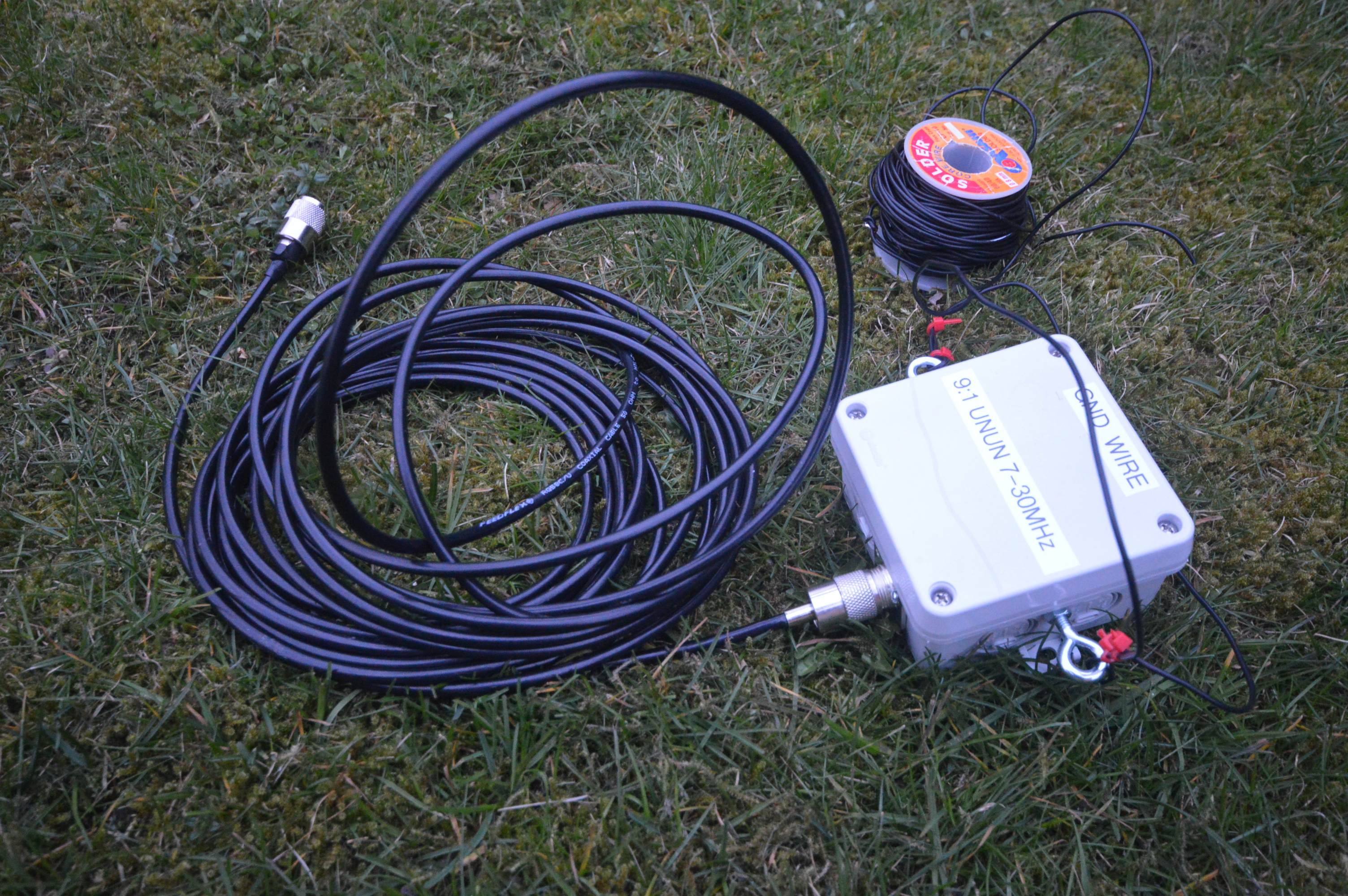

Efter att ha provat ett antal olika antenner för portabeltbruk har jag fastnat för olika former av ”Randomwire-antenner”, dessa är smidiga att ta med och montera upp även på platser där antenner annars är svåra att montera. Eftersom en randomwire-antenn/”end-fed dipol” har en mycket hög matningsimpedans(ibland ett par tusen ohm) behöver man ta ner denna för att närma sig 50ohm, med tex en 9:1 UnUn. Just denna är byggt på en Amidon T200-2 efter VK6YSF’s beskrivning. Mot en konstlast kopplad på 9:1 UnUn på 500ohm ligger SWR på under 2:1 från 40m-bandet uppåt, det vill säga att transformeringen ligger nära 9:1 över hela bandet, över 40m. Mätvärdena är snarlika de VK6YSF fått fram, vilket förmodligen betyder att förlusterna också är snarlika, under -1dB från 7MHz till 28MHz(på 80m är förlusterna dock över -3dB).

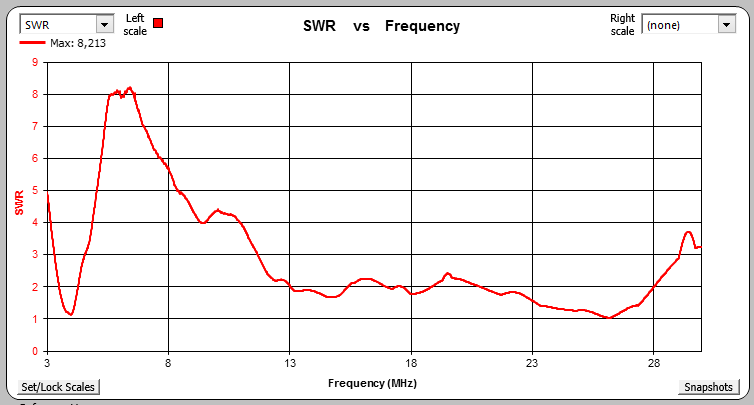

Antennsladden är cirka 20m och motvikten ungefär 5m lång. Ett svep med antennanalysinstrumentet visar att SWR är förvånansvärt låg på flera band, 80m, 20m, 17m, 15m samt 12m. 40m hamnar dock långt utanför, men det är möjligt att en antenntuner skulle klara av att hantera detta. Antennensladden var inte heller optimalt monterad vid försöket, vikt som ett V över en höjd på 4m.
Föreläsning om boken ”Piraterna på Öresund”
Ulf Claren och Staffan Olander kommer och föreläser om sin nya bok ”Piraterana på Öresund” på måndag den 4.e april kl 19:15 på Hörby bibliotek. Presentationen tar cirka 1h och därefter finns möjlighet till diskussion och att ställa frågor till författarna. Arrangemanget är gratis och ingen föranmälan behövs.
Mer information om föreläsningen finns på Hörby bibliotek Boken kan även köpas på Alibris för 193kr
Spionradio, SOE Model A Mk. III

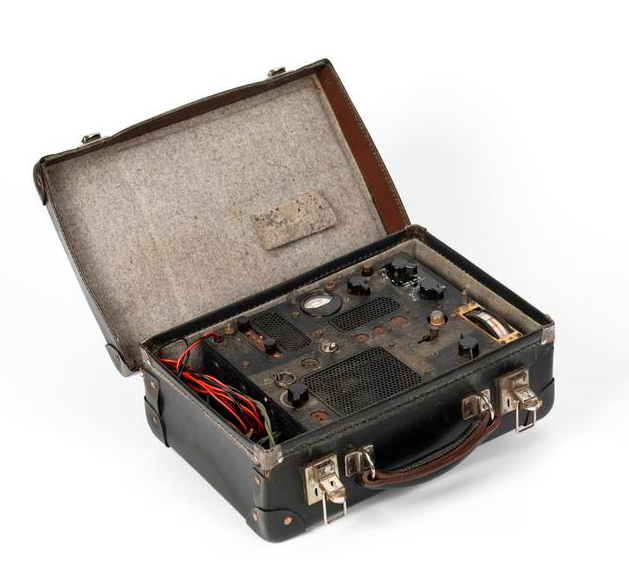

Andra världskriget tog fram ett behov av små och smidiga radiosändare, dessa var i allmänhet ganska stora vid tidpunkten. Special Operations Executive tillverkade en rad av dessa, tänkta att användas av underrättelsetjänster och motståndsrörelser i det ockuperade Europa. Bland annat byggdes en radiosändare som fick plats i en väska, Model A, MkIII. Denna var för sin tid väldigt liten och hade goda prestanda, även om detta var något som fick kompromissas när storleken minskades.
Model A MkIII byggdes 1943 i ett samarbete med Marconi och var för sin tid banbrytande liten. Sändaren täcker 3 900kHz – 9 000kHz och levererar ungefär 5W uteffekt. Modellen sänder på CW enbart, men tar även emot AM.
Mer läsning om dessa radioapparater finns på Imperial War Museums hemsida.
