SSA har skrivit en intressant berättelse om SM1CQA som tjänstgjorde som fartygstelegrafist på Tirfing Markland under början på 1960-talet. Tirfing Markland byggdes 1952 av Broströmskoncernen som tankfartyg men byggdes senare om till bulklastare för att frakta järnmalm, en marknad som expanderade snabbt på den tiden. Fartyget råkade ut för en maskinrumsbrand med flera skadade som följd, mitt ute på Indiska oceanen 1961 och den enda kommunikationsvägen till land var en batteridriven nödsändare.

Berättelsen påminner om en svunnen tid där sjömännen arbetade långa perioder i streck, och hade mycket begränsade möjligheter att hålla kontakten med sina nära och kära.

LÄNK

SSA – Tirfing Markland 1960

En L-match tuner är enkel att bygga och har i princip bara två komponenter, en spole och en kondensator. Tunern kan användas för att stämma av longwire och randomwireantenner, och fungerar därför bra till portabelkörning när man inte har möjlighet att använda mer sofistikerade antenner. Just det här bygget är gjort för att fungera väl tillsammans med en FT-817.

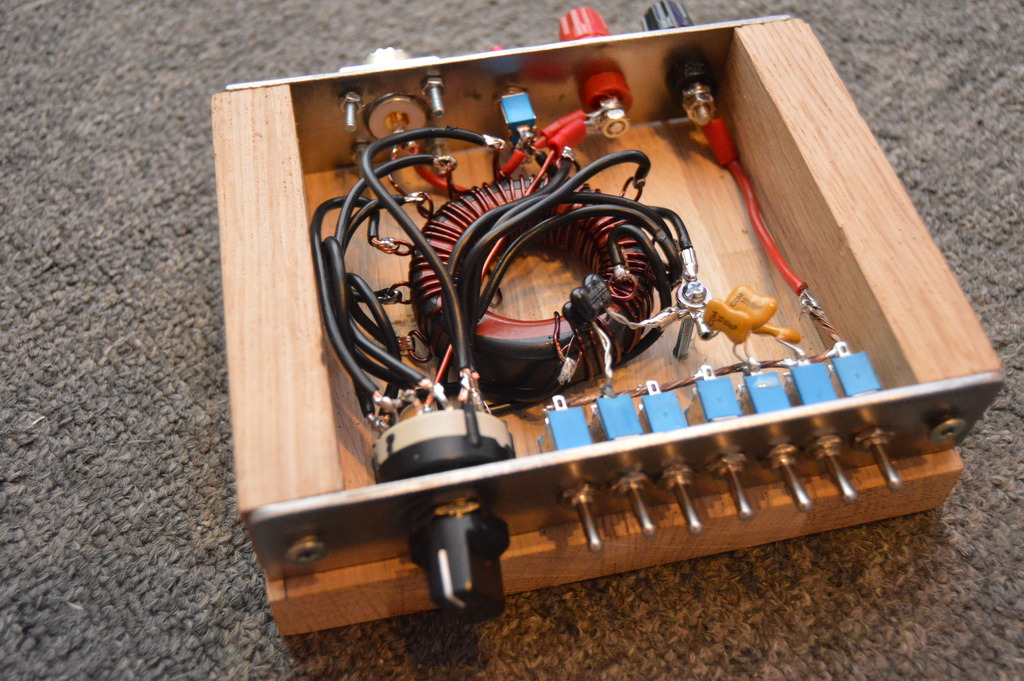

Spolen kan utgöras av antingen en luftlindad eller en spole lindad runt en järnpulverkärna(tex. T200-2). Fördelen med en torroid lindad spole är att den blir avsevärt mycket mindre än om man använder en luftlindad induktans. Storleksmässigt hamnar dessa på runt 10-20uH(motsvarande 30-40varv på en T200-2). Mängden induktans som kopplas in i kretsen bestäms av en vridomkopplare med 12 lägen. Ungefär vart tredje varv på spolen är lindat med en ”lödögla” som är ansluten till vridomkopplaren.

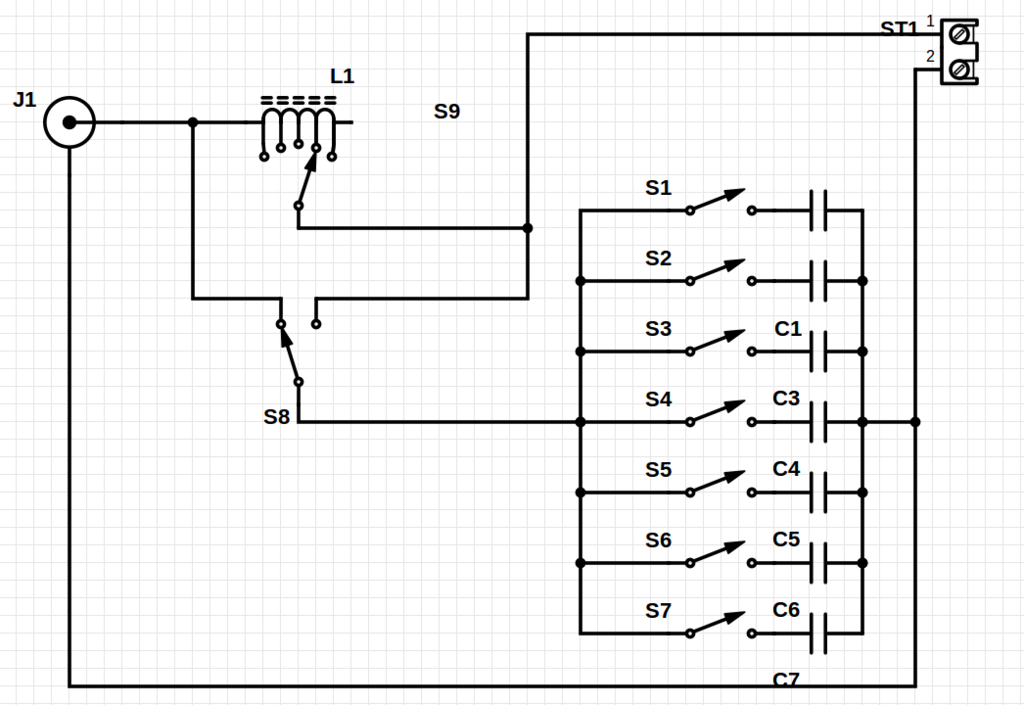

Vridkondensatorer tar stor plats och är ofta svåra att hitta med tillräckligt stora isolationsavstånd, därför är det betydligt enklare att använda vanliga kondensatorer i ett nätverk med switchar. Nackdelen med detta är att det inte blir direkt intuitivt att använda, och att man bör undvika att manövrera brytarna under last. Fördelen är dock att det hela systemet blir väldigt kompakt. Denna tuner är byggd med 7st kondensatorer av Silver Mica(3kV) modell i storlekarna(eller så nära man kommer) 10pF/20pF/40pF/80pF/160pF/320pF/640pF, vilket ger utslag från 0-1270pF i steg om 10pF.

I denna konstruktion finns även en brytare som skiftar inkoppling av kondensatornätet från före till efter spolen, vilket ökar antalet frekvenser som kan stämmas av.

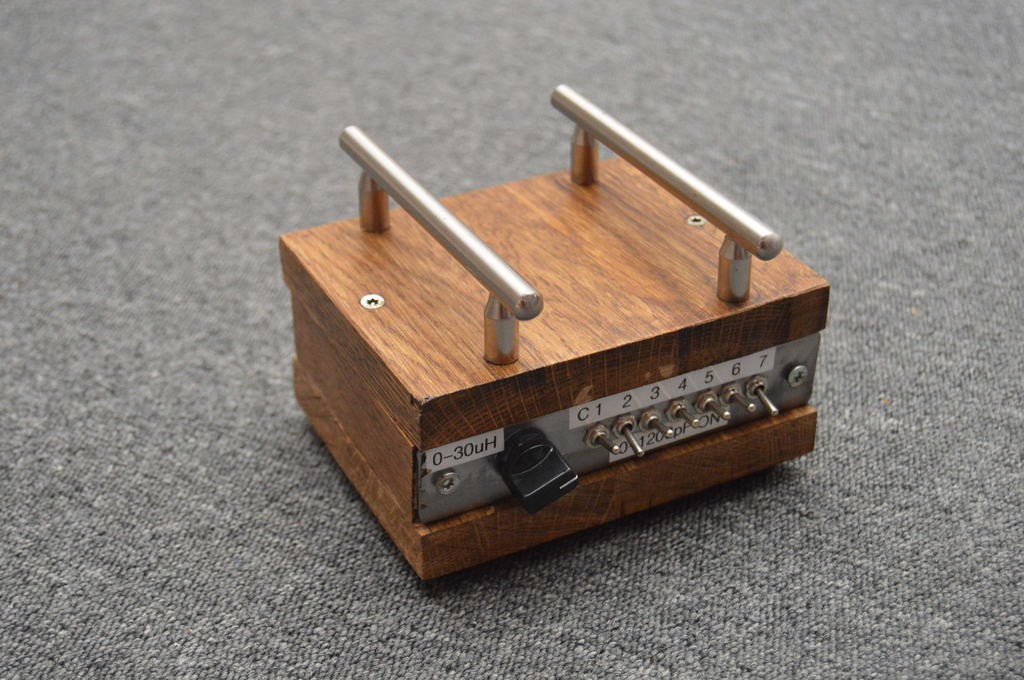

Själva skalet är enkelt tillverkat av ett gammalt hyllplan i Ek från Biltema, och försett med 2st bärhandtag/sladdvindor(köksskåpshandtag). Tjock rostfri plåt är lite svårt att arbeta med och denna skulle med fördel kunna bytas ut mot t.ex. kretskortslaminat.

Efter montering testades det att stämma av en ca 10m lång randomwire, slängd över hustaket, och en motvikt på 4m utlagd i trädgården. Det var inte något problem att komma ner i SWR 1:1 på kortvågsbanden, även om det tog en liten stunds letande. Ett par QSO genomfördes med Italien och England med goda signalrapporter. För att fixa till det sista på tunern så vaxades och polerades träet med mörkt ”Annie Slown” vax, samt möbeltassar monterades på undersidan.



Det finns många olika program för att göra elektronikritningar, en del av dessa är väldigt avancerade och sköter layouten på det blivande kretskortet åt en också. Target3001 och EaglePCB är två välanvända program. Nu finns det även weblösningar där man kan göra elektronikritningar utan att installera någon programvara, Digikey har ett alternativ som heter Scheme It som är väldigt smidigt och lättanvänt. En stor fördel med detta är att man kan använda det från vilken dator som helst, utan att behöva installera några program.

Länk:

Digikey, Scheme It

För drygt 1500 kronor kan man köpa ett nytt SignaLink USB modem, det är förmodligen det billigaste allround-modemet om man inte räknar in byggsatser eller hemmabyggen.

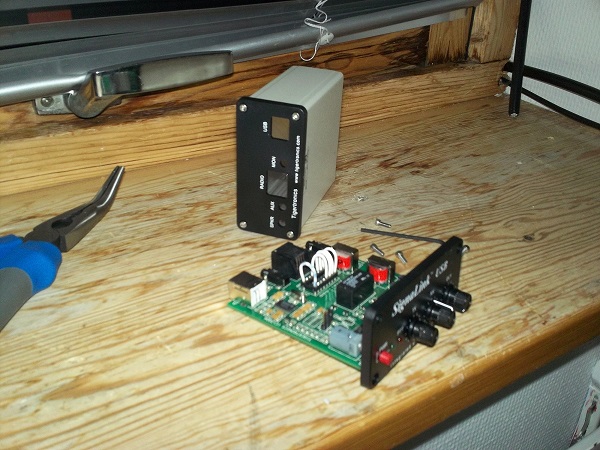

Men glädjen över att ha byggt något själv då? Inget problem, tillverkaren har redan tänkt på det. Man måste själv öppna modemet med en medföljande sexkantsnyckel modell mindre, böja till och montera några, för min Icom 718 blev det fyra stycken, färdigklippta jumpwires enligt medföljande skiss, stänga igen lådan igen, montera usb-kabeln mellan dator och modem samt slutligen montera kabeln mellan radion och modemet.

Jag kör mest Ham Radio Deluxe (version 5,24) och meföljande Digital Master 780 så för rigstyrning via datorn behövdes även en styrkabel, i mitt fall blev det en CAT-kabel med USB för cirka 20 engelska pund (inklusive frakt) från Ebay. Behöver man en styrkabel? Svaret beror förmodligen på vilken radio man har men i mitt fall var det inte nödvändigt, bara bekvämt. Att kunna styra allt via datorn gör dx:andet snabbt och enkelt.

Installationen är i stort sett plug and play, efter att man monterat kablar och jumpwires. Modemet drivs av USB porten, ingen separat strömförsörjning behövs. Modemet dök upp i Windows 10 som ett nytt ljudkort. I manualen som följer med vid köp finns lite råd om ljudkortsinställningar men man får konsultera tillverkarens hemsida för de senaste råden om man kör Win 10.

I mitt fall tog det lite tid att stänga av systemljud och webläsarljud så att inte ”chattpling” eller inbakade Flash / YouTube snuttar från webläsaren aktiverade ljudkortet. Jag har, av misstag, länkat ut en hel del ”Amatörradio i skolan” från SSA:s hemsida på 14.070 MHz.

Efter cirka 100 QSO:n måste jag säga att jag är nöjd med modemet, de problem jag stött på är förmodligen främst datororsakade. Att ha en dedikerad ”radiodator” står högt upp på önskelistan.

Nästa steg blir att testa modemet som Echolink-nod på VHF. Man kan antingen göra egen kabel eller köpa en färdig till de vanligast förekommande radiomodellerna, dessutom får man nöjet att öppna lådan igen för att ställa om kopplingstrådarna/jumpwires.
